NSK最齐全的轴承代号

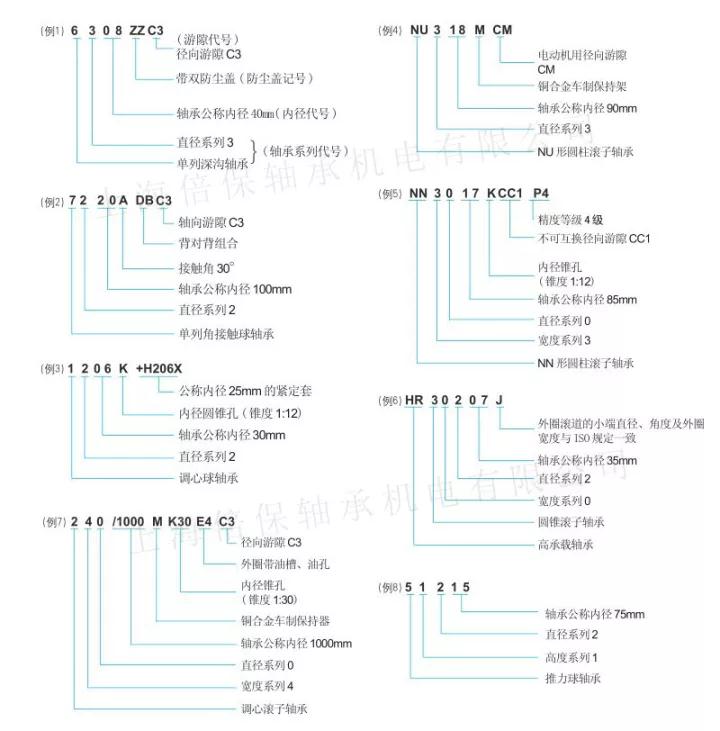

滚动轴承的代号,是表示轴承结构、主要尺寸、旋转精度、内部游隙、规格的名称。由基本代号和辅助代号所构成。有关接触角代号及补充代号,遵从代号从左到右的顺序排列。作为参考,举例如下。
一般采用的轴承主要尺寸,多是以ISO规定的主要尺寸为准,这些标准轴承的代号,在JISBl513(滚动轴承的代号方法)中有相应规定。

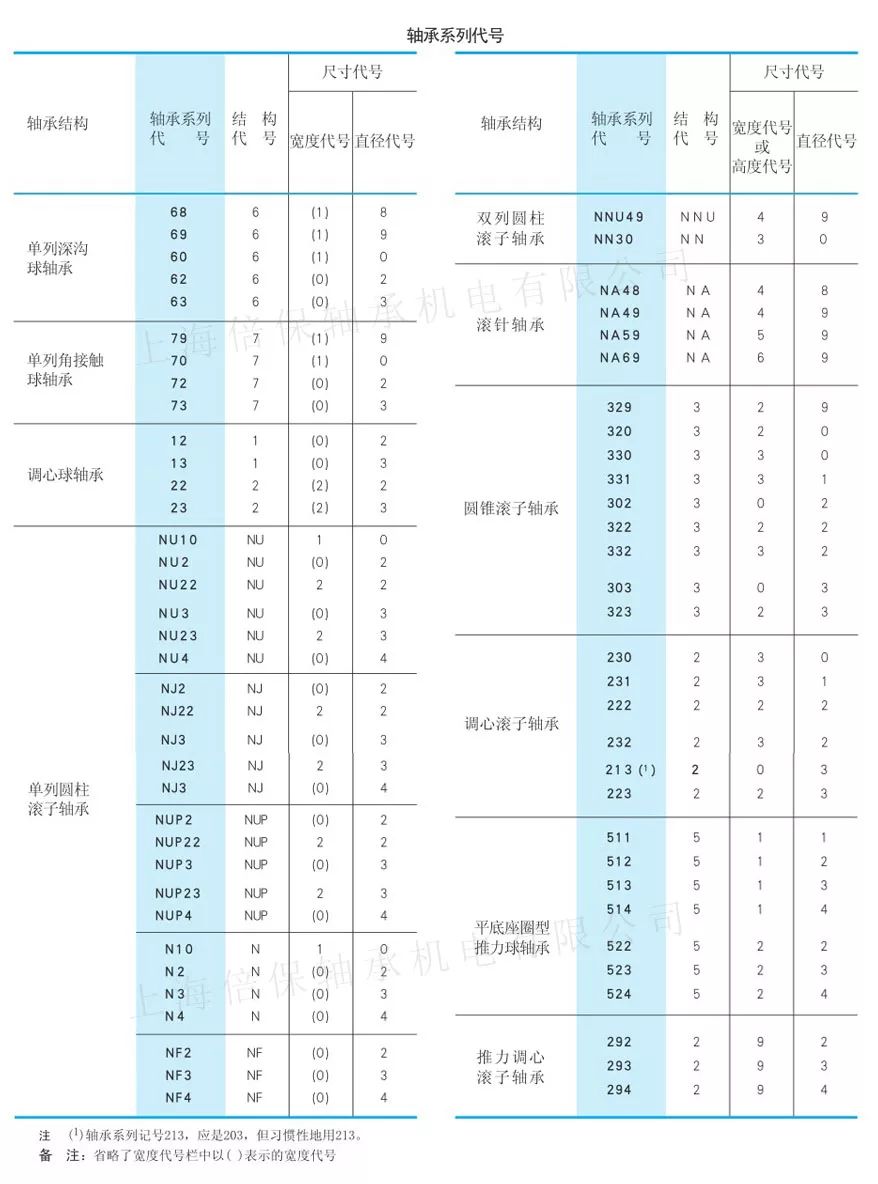

因为需要详细区分轴承规格,NSK同时也采用了JIS以外的辅助代号。在构成轴承代号的基本代号中,用以表达轴承的结构形式,尺寸系列的代号,参见如下图。
基本代号、补充代号的排列,以及具有代表性的代号,如下图。
