角接触球轴承有接触角度，因此，可同时承受径向载荷和单方向上的大的轴向载荷。另外，角接触球轴承负载径向载荷时，由于该载荷含有轴向成分，所以，一般都是将数个轴承组合起来使用，如2个、3个或4个等。NSK备有并提供全规格的角接触球轴承。
特点：
优质钢 ― 采用可使轴承寿命最高延长80%的超清洁钢
高超的润滑技术 ― NSK的润滑剂技术可使润滑脂的寿命延长并提高轴承的性能
高品位钢球 ― 高速转动时安静且顺畅
超精加工的滚道面 ― 特殊的珩磨加工，将噪音控制在最小程度，改善了润滑剂的分散性并提高了其寿命。
接触角 ― 备有接触角为15度、25度、30度、40度的各种产品
保持架 ― 备有聚酰胺制、钢制、黄铜制的各种保持架。
|
单列角接触球轴承
这种轴承具有接触角，所以适于承受一个方向的轴向负荷，或合成负荷。
结构上，承受径向负荷后产生轴向分离，所以，将2 个轴承对置使用，或二个以上成对双联使用。单列向角接触球轴承，可以使用预压方法提高刚性，因此，适用于高旋转精度的机床主轴等。
一般，接触角30°（代号Ａ）及40°（代号Ｂ）的角接触球轴承保持架，依照表1。但根据不同的条件也使用合成树脂保持架或聚酰胺成型保持架。尺寸表记载的基本额定负荷，以表1 保持架区分为基准。
|
成对双联角接触球轴承

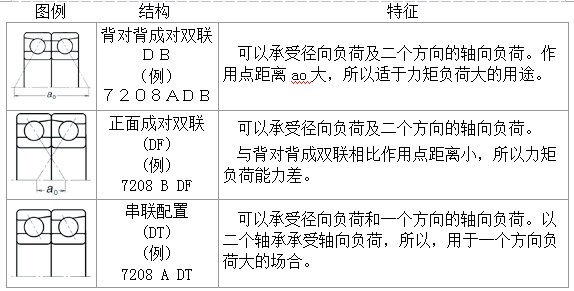

成对双联轴承的结构、特征如表所示
|
|
双列角接触球轴承
|
４点接触球轴承
内圈分成二个，以一个轴承可以承受二个方向的轴向负荷。接触角为３５°轴向负荷能力大，适用于承受纯轴向负荷，或轴向负荷大的合成负荷。使用铜合金车制保持架。
|
| 轴承类型 | 轴承型号 |
内径 d(mm) |
外径 D(mm) |
宽度 B(mm) |
Cr(KN) | Cor(KN) |
脂润滑转速 (r/min) |
油润滑转速 (r/min) |
重量(kg) |
|---|---|---|---|---|---|---|---|---|---|
| 单列角接触球轴承 | 7900A5 | 10 | 22 | 6 | 2.88 | 1.45 | 40000 | 56000 | 0.15 |
| 单列角接触球轴承 | 7900C | 10 | 22 | 6 | 3 | 1.52 | 48000 | 63000 | 0.15 |
| 单列角接触球轴承 | 7000A | 10 | 26 | 8 | 5.35 | 2.62 | 32000 | 43000 | 0.15 |
| 单列角接触球轴承 | 7000C | 10 | 26 | 8 | 5.3 | 2.49 | 45000 | 63000 | 0.15 |
|
钢铁设备 |
机床 |
|
泵及压缩机
|
矿山机械•工程机械 |
注塑机 |
磨床
|
车床 |
电机 |
